ZB127矿用广播装置
所属分类：
远程集中控制无人值守系统（猴车）
关键词：
ZB127矿用广播装置（以下简称装置）由井下矿用隔爆兼本安型装置主机和矿用隔爆兼本安型音箱组成。地面播放设备安装于调度室，也可安装在煤矿井下，防爆兼本安型音箱一般安装于井下大巷、停车场、休息室，采掘工作面等场所，为井下工人提供音乐与安全知识教育以及紧急情况下的安全疏散撤离通知。提高煤矿安全生产意识，丰富职工的文化生活，最主要是在矿井安全出现紧急情况下，可以在调度指挥中心，通过广播系统向井下覆盖地点下达安全指令，从而有效的指导人员的安全撤离。该产品已申请实用新型专利证书，专利号：ZL 2020 2 0753172.7
立即咨询
产品详情
用途及适用范围
ZB127矿用广播装置（以下简称装置）由井下矿用隔爆兼本安型装置主机和矿用隔爆兼本安型音箱组成。地面播放设备安装于调度室，也可安装在煤矿井下，防爆兼本安型音箱一般安装于井下大巷、停车场、休息室，采掘工作面等场所，为井下工人提供音乐与安全知识教育以及紧急情况下的安全疏散撤离通知。提高煤矿安全生产意识，丰富职工的文化生活，最主要是在矿井安全出现紧急情况下，可以在调度指挥中心，通过广播系统向井下覆盖地点下达安全指令，从而有效的指导人员的安全撤离。
产品技术特征

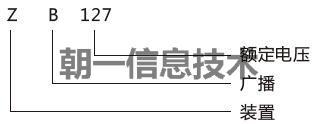

1、型号含义
2、防爆型式及标志
装置主机和音箱为矿用隔爆兼本质安全型，防爆标志为Exd[ib]IMb；
3、主机与音箱之间最大电缆长度150米，两音箱之间最大电缆连接长度150m，分布电容≤0.1uF/km，分布电感≤1 mH/km。
装置组成

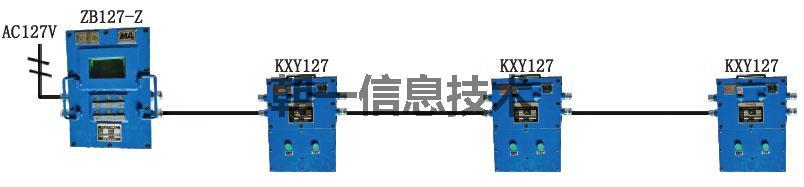

装置由ZB127-Z矿用广播装置主机（简称装置主机）和K XY127矿用隔爆兼本安型音箱（简称音箱）组成，如下图所示。
主要技术参数
装置主机输出信号:1路,音频信号。
音箱音响响度：打点信号响度不小于85dB（A），语音信号响度不小于80dB（A）；
音箱光信号能见度：音箱的红色光信号在黑暗中20m处清晰可见；
音箱失真度：≤15%；
音箱与音箱之间最大传输距离：150m。
装置功能
操作功能：具有“播放/暂停”、“下曲”、“上曲”、“音量-”、“音量+”等按钮，通过按钮可实现播放与暂停切换、曲目切换、音量控制；
读取及播放功能：具有读取SD卡中的MP3音频格式及播放。
显示功能：具有显示当前曲目、音量、播放状态。
打点功能：音箱联机打点时可发出打点信号；
通话功能：音箱为单工通话方式，音箱联机可发出语音信号，且语音清晰。
具有接收音频信号并播放的功能；
音箱与音箱之间具有音频信号通信功能。
工作原理
1、主机音频播放：
AC127V上电主机初始化，5秒后播放模块读取U盘MP3格式音频文件，并输出模拟音频信号，此音频信号传送到音箱，音箱经前置放大、功率放大到喇叭发出声音。 同时可通过主机上的“启动/暂停”、“下曲”、“上曲”、“音量-”、“音量+”等控制按钮实现切换曲目、音量控制、播放/暂停的功能。
2、打点、通话
此功能与主机无关，只是音箱之间的打点、通话。按下音箱上的“打点”按钮，沿线所有音箱发出“铃铃铃”的打铃报警声，松开“打点”按钮停止打铃报警。按下“通话”按钮，除本机外的所有音箱发出呼叫声，但只要松开“通话”按钮，呼叫无法被极驻体接收而无法发出呼叫声。
3、三者闭锁功能
主机音频播放与“打点、通话”功能互锁，但优先“打点、通话”功能。当有打点、通话时，主机音频信号切断，从而不影响打点、通话效果。
安装、调试
1、安装由专业安装人员携带至现场安装。可以平放于地面或支架上，也可悬挂于墙上或支柱上。

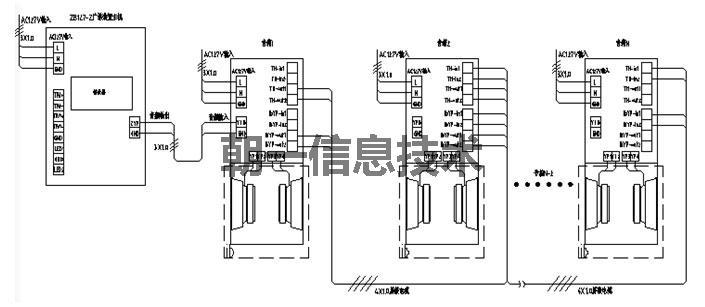

接线按图接线：
2、调试
——ZB127-Z矿用广播装置主机调试：主机音量调节，按下“音量+或音量-”，可调节主机输出音量；主机选曲，按下“曲目+或曲目-”，可选择不同的播放曲目。
——KXY127矿用隔爆兼本安型音箱调试：音箱控制板具有RP1\RP2\RP3\RP四个电位器，其中RP1为音频输入音量控制电位器，可以调节音频输入信号大小；RP2为打铃信号输出音量电位器，可调节打铃信号输出；RP3为通话信号输出音量电位器，可调节通话信号输出；RP为功放输入音量电位器，可调节喇叭音量大小。一般在出厂时均已经调试好，但如果由于某种信号偏大或偏小，可以适当调节相应电位器，从而达到满意的效果。
