GUR5矿用热释红外传感器
所属分类：
远程集中控制无人值守系统（猴车）
关键词：
GUR5矿用热释红外传感器（以下简称传感器），运用热释红外探测人员位置，与报警器组成安全警示系统，与PLC控制箱组成上下人检测，可实现无人值守监控。适用于各类综采、普采工作面、皮带运输机、无极绳绞车、架空乘人装置等设备；适用于具有甲烷和煤尘的爆炸性气体混合物的场合。
立即咨询
产品详情
用途及适用范围
GUR5矿用热释红外传感器（以下简称传感器），运用热释红外探测人员位置，与报警器组成安全警示系统，与PLC控制箱组成上下人检测，可实现无人值守监控。
适用于各类综采、普采工作面、皮带运输机、无极绳绞车、架空乘人装置等设备；适用于具有甲烷和煤尘的爆炸性气体混合物的场合。
技术特征
1、传感器防爆型式：矿用本安型；防爆标志：Ex ib IMb；

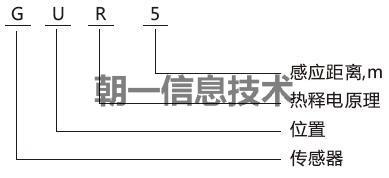

2、型号含义
3、外形尺寸：Φ60mm×128mm；重 量：1kg
关联设备
KXB127矿用隔爆兼本安型声光报警器和KX J127矿用隔爆兼本安型PLC控制箱。
主要技术参数
感应距离：(0～5)m(无遮挡)；
感应角度：（0～60）°；
输出信号：高电平：≥8V；低电平：≤1.0V；
最大传输距离:2km
动作性能：当人体进入传感器的感应范围时，输出低电平信号，红色指示灯亮；反之，传
感器输出高平信号，红色指示灯灭。
本安参数
Ui：DC12.5V；Ii：1.5A；Ci:0μF；Li:0mH。
工作电压：DC12V，工作电流≤15mA。
结构特点
外壳材质为Q235，由圆柱形机芯外壳与圆锥形端盖通过螺纹啮合而成，一块圆形PCB板安装在圆柱体机芯内，并用电子封装胶封装在其中，菲涅尔镜片露出在胶封外。
安装与调试
1、传感器安装
——安装：采用专用支架固定。
——红外传感器内部接线： 在传感器内部， 端部为航空接头引入装置， 将MKVVP3×1.0mm²矿用屏蔽信号电缆一端通过此引入装置，按图示接在其正前方有一个3P接线端子上，电缆的另一端接入KX J127矿用隔爆兼本安型PLC控制箱的本安12VDC电源和信号输入端即可。
2、传感器灵敏度调节当人员进入监控范围时，如果传感器不动作，说明灵敏度过低，可通过调节RL实现对传感器灵敏度的调整；反之，说明其灵敏度过高，往反方向调整其灵敏度。调整标准按响应时间不大于20ms确定。
