GEJ30 矿用跑偏传感器
所属分类：
远程集中控制无人值守系统（猴车）
关键词：

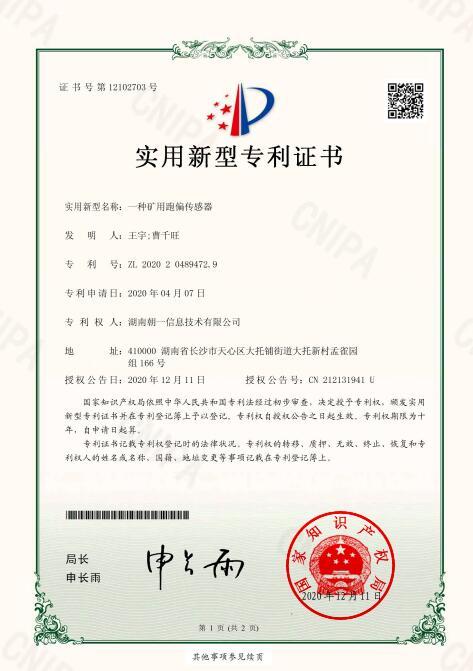

GEJ30 矿用跑偏传感器（以下简称传感器）是矿用本质安全型传感器，输出信号为开关信号（常开触点）。适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为煤矿井下矿用架空乘人装置沿线急停、重锤落地、牵引钢丝绳张紧力自动检测之用。适用于各类综采、普采工作面、皮带运输机、无极绳绞车、架空乘人装置等设备；适用于具有甲烷和煤尘的爆炸性气体混合物的场合。该产品已申请实用新型专利证书，专利号ZL 2020 2 0489472.9
立即咨询
产品详情
用途及适用范围
GEJ30 矿用跑偏传感器（以下简称传感器）是矿用本质安全型传感器，输出信号为开关信号（常开触点）。适用于煤矿井下、露天煤矿、选煤厂等工作场所，作为煤矿井下矿用架空乘人装置沿线急停、重锤落地、牵引钢丝绳张紧力自动检测之用。适用于各类综采、普采工作面、皮带运输机、无极绳绞车、架空乘人装置等设备；适用于具有甲烷和煤尘的爆炸性气体混合物的场合。
技术特征

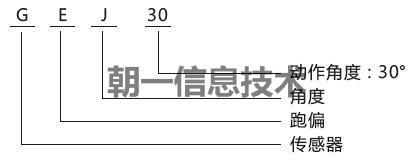

1、型号含义
2、防爆型式及防爆标志
防爆型式为矿用本质安全型，防爆标志为Ex ib IMb；
3、接点容量：DC24V/0.5A(传感器符合简单设备的规定，使用时接入经检验合格的本安电路中)。
4、外形尺寸：232mm×170mm×65mm；重量：3kg。
主要性能
动作角度：30°±3°；
复位角度：20°±3°；
探杆动作力：20N～100N；
探杆转动的极限角度：≥70°；
输出信号：一对常开无源接点。
接触电阻：闭合接点的接触电阻不大于0.1Ω，振动、冲击和寿命后不大于0.2Ω。
结构特点
外壳采用HT250铸钢材料，传感器由外壳、跑偏探杆、行程开关、接线端子等部分组成。该产品最大特点是在跑偏探杆头采用了卧槽式螺栓固定结构（属我公司独创），因而在固定塑套钢丝绳时不需用绳卡，也不需截断塑套钢丝绳，只要将塑套钢丝绳卡入卧槽内，再将2个螺栓压紧即可，改变了传统的固定方式，大大减少了塑套钢丝绳固定的工作强度。
安装与调试
将传感器固定在运输设备专用支架上, 固定塑套钢丝绳时不需用绳卡，也不需截断钢丝绳，只要将塑套钢丝绳卡入卧槽内，再将2个螺栓压紧即可。调整塑套钢丝绳松紧度使跑偏探杆位于允许跑偏的极限位置即可。
接线方式：将传感器的接线盒提供一组常开点的一端连接到本安转换板的输入端，另一端连接到本安转换板的COM端。
